2. 소리가 안 나올 때, 어디부터 봐야 하나

교회 라이브 방송 입문 2편
읽는 시간 11분 · 난이도 ★☆☆ · 선행 지식 없음
본 내용은 필자도 공부를 하면서 AI의 도움으로 작성하는 컨텐츠입니다.

---

예배 5분 전입니다. 유튜브에 방송은 나가고 있는데, 소리가 안 들립니다.

이럴 때 대부분 이렇게 합니다.

케이블을 뽑았다가 다시 꽂습니다. 다른 단자에 꽂아 봅니다. 프로그램을 껐다 켭니다. 콘솔 페이더를 위아래로 흔들어 봅니다.

3분이 지났습니다.

여기서 진짜 문제는 소리가 안 나는 게 아닙니다. 고쳤는지 아닌지를 알 수 없다는 것입니다.

여러 군데를 동시에 건드렸기 때문에, 혹시 소리가 다시 나와도 무엇 때문에 나온 건지 모릅니다. 다음 주에 같은 일이 또 생깁니다.

문제를 못 고치는 이유는 지식이 없어서가 아니라, 순서가 없어서입니다.

오늘 만들 것이 그 순서입니다.

---

이 글은 이런 분을 위한 글입니다

• 방송 사고가 났을 때 무엇부터 봐야 할지 막막하신 분
• 우리 교회 장비가 어떻게 연결돼 있는지 정확히 모르시는 분
• 전임자가 해 놓은 배선을 물려받으신 분

결론부터

한 번 확인으로 볼 범위가 절반이 됐습니다. 그다음 절반의 가운데를 또 짚습니다. 서너 번만 반복하면 여덟 군데를 다 뒤지지 않고도 세 번 만에 범인을 찾습니다.

---

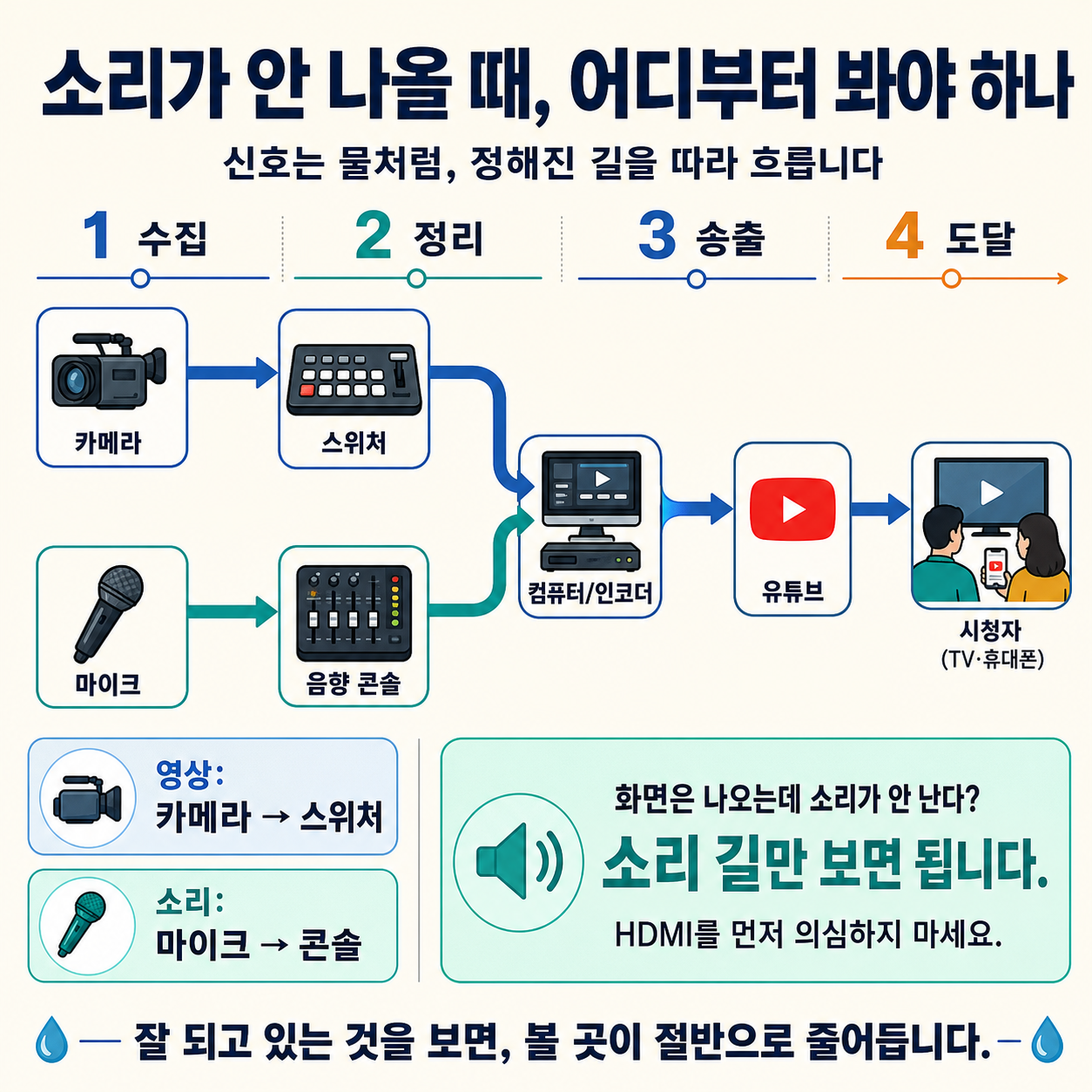

원리 — 신호는 물처럼 흐릅니다

집에서 물이 안 나올 때를 생각해 봅시다.

수도꼭지만 계속 돌리지 않습니다. 밸브가 잠겼는지, 우리 집만 그런지 온 동네가 그런지, 계량기는 도는지를 위에서부터 순서대로 확인합니다.

방송도 똑같습니다. 소리와 영상은 정해진 길을 따라 한 방향으로 흐릅니다. 그 길에서 어느 한 곳이라도 막히면, 그 아래로는 아무것도 가지 않습니다.

이 길을 아는 것이 신호 흐름입니다. 영어로는 시그널 플로우라고 합니다.

---

길은 네 구간입니다

1. 수집

카메라가 빛을 받아 영상 신호를 만들고, 마이크가 공기의 떨림을 받아 음성 신호를 만듭니다. 세상을 신호로 바꾸는 구간입니다.

2. 정리

카메라가 두 대면 어느 화면을 내보낼지 골라야 합니다. 이걸 하는 기계가 영상 스위처(Video Switcher)입니다.

마이크가 여덟 개면 각각의 크기를 맞춰 하나로 섞어야 합니다. 이걸 하는 기계가 음향 콘솔(Audio Console/Mixer)입니다.

3. 송출

정리된 영상과 소리가 드디어 한자리에서 만납니다. 컴퓨터, 정확히는 인코더라고 부르는 프로그램에서요. 여기서 신호는 인터넷으로 보낼 수 있게 압축됩니다.

4. 도달

압축된 신호가 인터넷을 타고 유튜브 서버로 갑니다. 유튜브가 이걸 다시 여러 화질로 만들어 시청자의 TV와 휴대폰으로 뿌립니다.

[카메라] ──→ [스위처] ──┐
                        ├─→ [컴퓨터] ──→ [유튜브] ──→ [시청자]
[마이크] ──→ [콘솔] ────┘
   수집        정리          송출          도달

---

가장 중요한 사실 — 영상과 소리는 따로 흐릅니다

영상과 소리는 다른 길로 흐릅니다. 영상은 카메라에서 스위처로, 소리는 마이크에서 콘솔로 갑니다. 이 둘은 서로를 모릅니다.

그러다가 셋째 구간, 컴퓨터에서 딱 한 번 만납니다.

이 사실 하나가 실전에서 엄청나게 유용합니다.

맨 앞의 실패 장면에서 담당자가 뽑았다 꽂았다 한 케이블은 HDMI였습니다. 영상 케이블이었어요. 화면은 이미 잘 나오고 있었는데 말입니다.

잘 되고 있는 것을 보면, 볼 곳이 절반으로 줄어듭니다.

---

증상별 판단표

인쇄해서 부조 벽에 붙여 두시면 좋습니다.

표의 두 번째 칸이 핵심입니다. 살아 있는 것을 먼저 확인하면, 볼 곳이 저절로 좁혀집니다.

---

실제로 해 보기 — 우리 교회 지도 그리기

컴퓨터로 하지 마시고 손으로 그리세요. 손으로 그려야 케이블을 실제로 눈으로 따라가게 됩니다.

1. 종이를 세로로 반 접습니다. 위 칸은 영상, 아래 칸은 소리입니다
2. 맨 왼쪽에 우리가 가진 것을 다 적습니다. “강대상 카메라”, “설교 마이크”처럼 부르는 이름 그대로
3. 맨 오른쪽에 유튜브를 적습니다
4. 케이블을 실제로 손으로 따라갑니다
5. 각 선에 단자 모양을 그려 놓습니다. 이름은 몰라도 됩니다

📷 신호 흐름도 샘플

flowchart LR
  subgraph VIDEO["영상 길"]
    C1["강대상 카메라"]
    C2["회중 카메라"]
    SW["영상 스위처
Video Switcher"]
    C1 -->|"HDMI / SDI"| SW
    C2 -->|"HDMI / SDI"| SW
  end

  subgraph AUDIO["소리 길"]
    M1["설교 마이크"]
    M2["찬양팀 마이크"]
    MX["음향 콘솔
Audio Mixer"]
    M1 -->|"XLR"| MX
    M2 -->|"XLR"| MX
  end

  SW -->|"USB / HDMI Capture"| PC["방송 컴퓨터
OBS"]
  MX -->|"USB / 오디오 인터페이스"| PC

  PC -->|"인터넷"| YT["유튜브"]
  YT --> VIEWER["시청자"]

  classDef video fill:#e8f1ff,stroke:#3b82f6,stroke-width:2px,color:#111;
  classDef audio fill:#fff3e6,stroke:#f97316,stroke-width:2px,color:#111;
  classDef stream fill:#ecfdf5,stroke:#22c55e,stroke-width:2px,color:#111;
  class C1,C2,SW video;
  class M1,M2,MX audio;
  class PC,YT,VIEWER stream;

flowchart LR
  CAM["카메라들"] -->|"영상 케이블"| SW["스위처"]
  MIC["마이크들"] -->|"소리 케이블"| MIX["콘솔"]

  SW -->|"영상"| PC["방송 컴퓨터
OBS"]
  MIX -->|"소리"| PC

  PC -->|"인터넷 송출"| YT["유튜브"]
  YT --> AUD["시청자"]

  subgraph CHECK["문제 찾는 기준"]
    A["OBS 소리 미터가 움직인다
→ 컴퓨터까지 소리 도착"]
    B["OBS 소리 미터가 안 움직인다
→ 컴퓨터 앞쪽 확인"]
  end

---

라벨을 붙이세요

지도를 그렸으면, 실제 케이블에도 이름을 붙입니다.

반드시 양쪽 끝에 똑같이 붙이세요. 한쪽만 붙이면 소용이 없습니다.

케이블이 스무 가닥을 넘어가면, 라벨이 있는 교회와 없는 교회의 사고 대응 시간이 열 배 차이 납니다.

라벨 테이프가 없으면 종이 반창고에 볼펜으로 써도 충분합니다.

---

지도로 연습해 보기

문제 1. 화면은 나오는데 소리가 안 납니다. 어디부터 볼까요?

영상 길은 볼 필요 없습니다. 아래 칸(소리 길)만 봅니다. 그리고 아래 칸의 가운데, 컴퓨터의 소리 미터부터 확인합니다.

문제 2. 카메라 한 대만 화면이 까립니다. 어디부터 볼까요?

다른 카메라는 잘 나오니까, 스위처부터 뒤쪽은 전부 정상입니다. 그 카메라와 그 케이블, 스위처의 그 입력 단자. 세 곳만 보면 됩니다.

---

요약 — 이것만 기억하세요

1. 신호는 한 방향으로 흐른다. 한 곳이 막히면 그 아래는 전부 멈춘다
2. 길은 네 구간 — 수집 → 정리 → 송출 → 도달
3. 영상과 소리는 따로 흐르다가 컴퓨터에서 한 번 만난다
4. 잘 되고 있는 것을 먼저 보면 범위가 절반으로 준다
5. 끝에서가 아니라 가운데부터 짚는다
6. 예배 중에는 한 번에 한 곳만 만진다

---

자주 받는 질문

---

오늘 하실 일

서랍에 넣어 두면 없는 것과 같습니다. 사고는 항상 손이 떨릴 때 나는데, 그때 서랍을 열 여유는 없습니다.
